直驱电机(直流力矩电机)的特点与选用注意事项
发布时间:2017-08-10 11:00:07| 浏览次数:

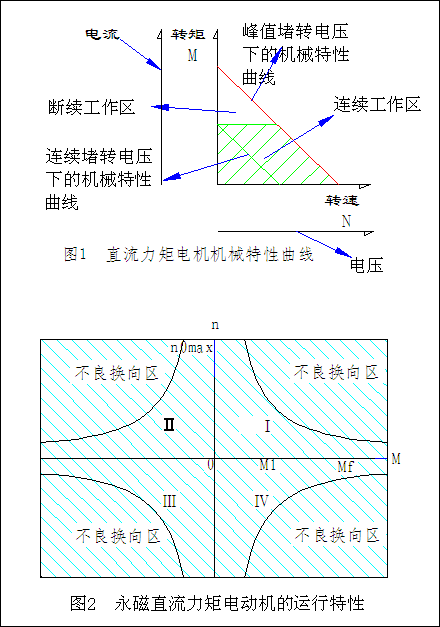

我公司生产的直驱电机永磁式直流力矩电动机属于一种低转速、大扭矩、可以堵转的伺服电动机,由于直驱电机(直流力矩电机)的特殊性能,选用时按堵转转矩和转速来选用,正弦波无刷直驱电机则是无电刷的力矩电机,也是高性能伺服电机的一种,可以按有刷直流力矩电机的应用方法使用和选用。图1为永磁直流力矩电动机的工作特性,永磁直流力矩电动机,根据电机规格表中的峰值堵转转矩和最大空载转速作出特性曲线,再根据连续堵转转矩指标作出连续工作区,被选电机的峰值堵转转矩必须大于最大负载转矩,包括摩擦转矩和加速转矩,并留一定的安全系数,而对应连续工作区的转矩、转速又能满足负载工作点长期运行的要求,同时电机的外形安装尺寸和重量也应符合要求。


图2表示直驱电机(直流力矩电机)的运行特性。图上是由一系列速度-转矩特性所组成。横坐标代表转矩,纵坐标代表转速,每一斜线代表某一电压下的速度-转矩曲线。这组曲线可以提供力矩电机在任何速度、转矩或外加电压情况下工作点的情况(4象限运行)。标有4个双曲线以外的区域为换向不良区。

Ⅰ象限运行在正向转矩、正向转速,为电动运行状态。

Ⅲ象限运行在负向转矩、负向转速,电压为负,亦为电动运行状态。

Ⅱ象限运行在负向转矩、正向转速,为发电运行状态或制动运行状态。相当于电机被外机械拖动超过给定控制电压方向的转速;或大于电机负向转矩而拖动电机正向旋转。

Ⅳ象限运行在正向转矩、负向转速,为制动运行状态或发电运行状态。相当于负载大于电机堵转转矩而拖动电机反向旋转;或在负向电压下拖动电机超过给定控制电压方向的转速。

根据以上力矩电机的四象限运行特性就可以灵活地选用电机以适应各种系统运行状态。

用户选用直驱电机(直流力矩电机)由于对直驱电机(直流力矩电机)还不太了解,常产生一些误区,需要解释清楚:

1)按功率瓦数来选用

实际直驱电机(直流力矩电机)输出力矩大,而功率并不大(因转速低),而产品手册上给出的峰值控制功率和连续控制功率是提供设计功率放大器用的输入控制功率,并非一般电机的额定功率。

2)将峰值堵转转矩作为长期使用的额定转矩

实际峰值堵转转矩是提供起动或瞬间加速用的转矩,不能长期堵转使用,否则电机会过热甚至烧毁。

3)要求在开环下调电压达到低的速度

实际开环调电压低速不稳定,或抖动、或停转,必须在闭环控制下才能达到很低的速度。
