DDSM10系列无刷直流力矩电机
发布时间:2020-05-22 17:39:44| 浏览次数:


DDSM10系列正弦波无刷直流力矩电机简介


   宇捷电机是全球直驱电机技术的执着探索者,为客户提供系列化直驱电机系统。DDSM系列正弦波无刷直流力矩电机(也称DD马达、正弦波无刷直驱电机)有多种叠厚和转矩范围,安装方式简捷,性能出色,使用寿命长,可为客户提供专有定制方案。不同于有刷的直流力矩电机,DDSM系列正弦波无刷直流力矩电机无电刷磨损,无换向火花干扰,可靠性和寿命都有极大提高。近年来通过对DDSM系列正弦波无刷直流力矩电机的不断优化,全系列电机都具备以下优秀特性:DDSM全系列电机转矩波动不大于3%,转矩常数线性度,在4倍超载的情况下,波动不大于±5%,为各类高精度光学和测控平台提供了优秀的精密动力。同时DDSM系列直驱电机具备以下优秀特性:

低速:最低速度0.001度/秒,下实现0.01%的转速精度,相当于每4天电机旋转一周,同时具备高精度定位功能;

低温:低温-55℃的低温下稳定运行;

高温:高温+110℃稳定运行;

高海拔:可以工作在海拔万米以上;

高精度:可以实现高达0.2″的超高精度定位;

低转矩波动:转矩波动低于3%;

低反电势波形失真:反电势波形失真度小于3%;

低齿槽力矩:齿槽力矩波动小于额定(连续堵转)力矩的0.1%;

高绝缘等级:全系产品采用H(180℃)级绝缘;

小体积:雷同设计相同体积下转矩比同行大3-10%。

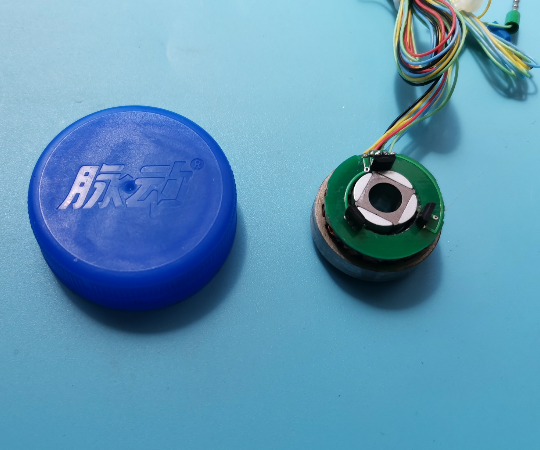

DDSM10系列无刷直流力矩电机实物图:



分装式无刷直流力矩电机装配示意图:

1、将转轴安装在设备机壳上,主轴与设备机壳之间通过轴承支持。

2、将定子安装在设备壳体的止口上,用定子压环压紧。

3、将转子放入定子内孔,同时注意保护定子,用连接螺栓将转子与转轴连接固定。

4、用手转动转子看是否顺畅,有无剐蹭,正常状态下电机转子应旋转顺畅,如果有不正常阻力请检查是否有扫堂现象。

5、在环境较差的场合需为电机设计外壳进行保护。

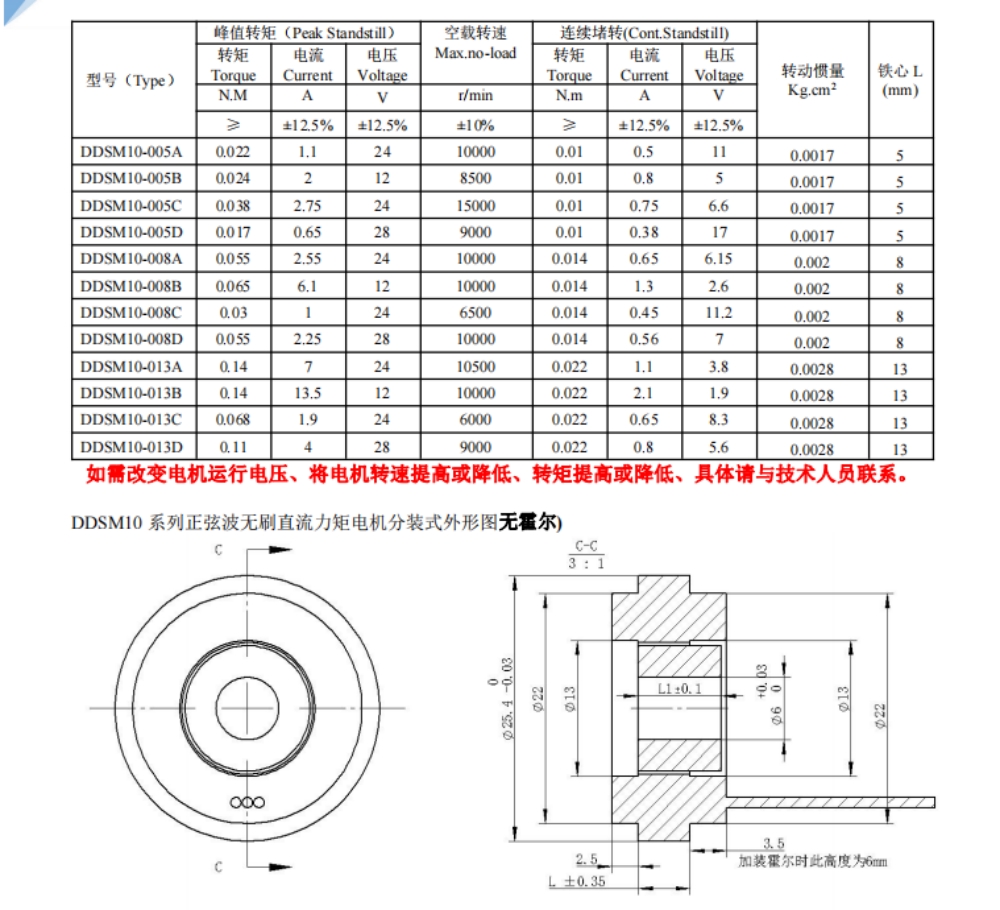

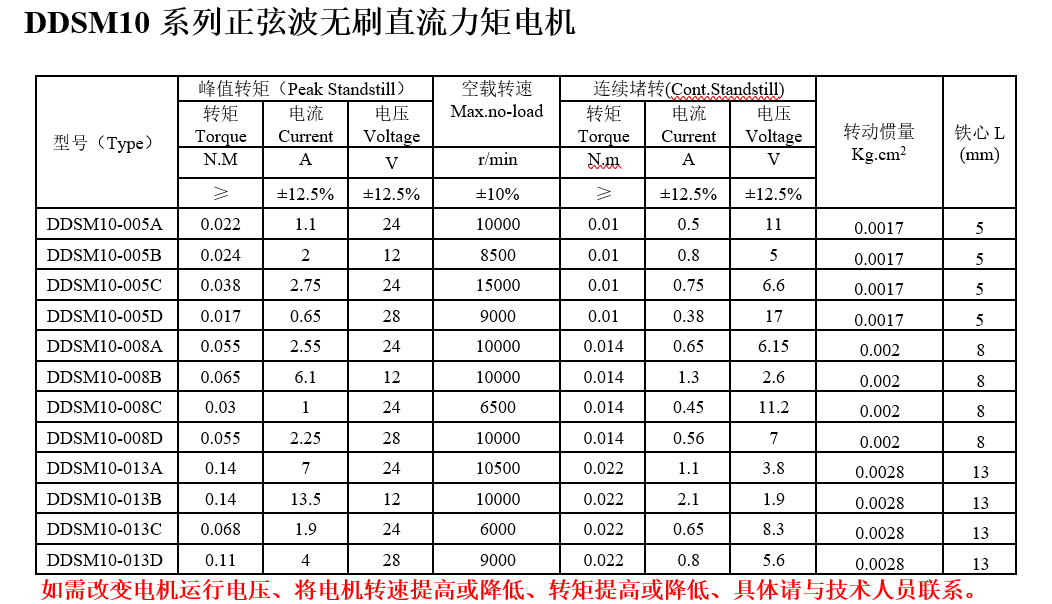

DDSM10系列无刷直流力矩电机参数如下:

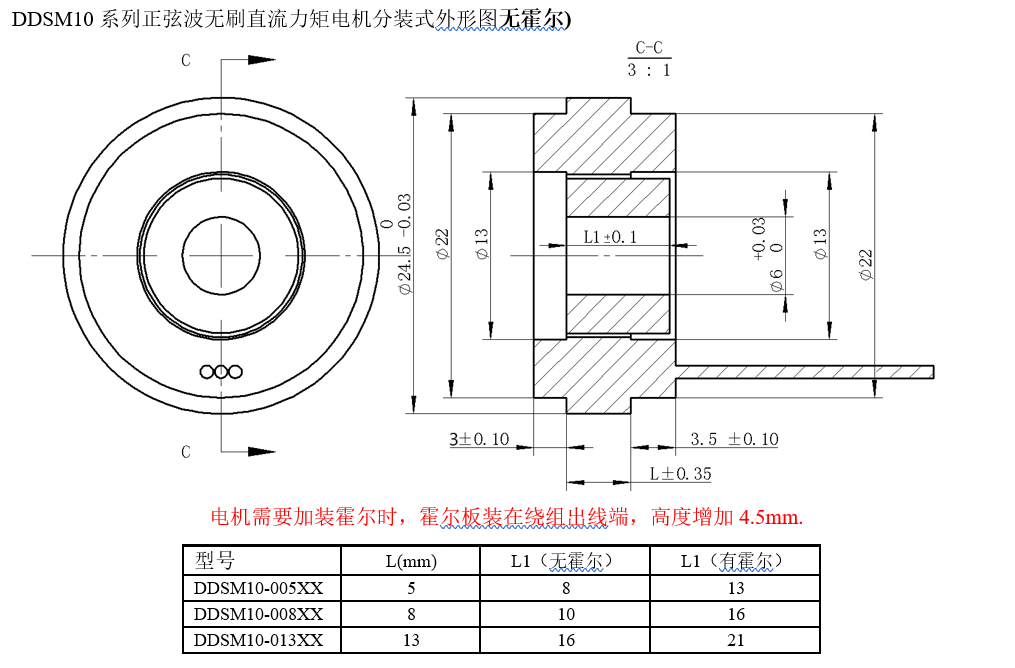

DDSM10系列无刷直流力矩电机尺寸如下:
